لوله و اتصالات
تامین کننده پیشرو فلزات ویژه Sino شما
Sino Special Metal (SSM) یک تولید کننده، توزیع کننده و انباردار بسیار معتبر و معتبر طیف گسترده ای از محصولات صنعتی از جمله لوله، اتصالات لوله، فلنج، پیچ، میله گرد، ورق فولادی، سیم جوش، پیش ساخته فولادی و غیره است. . SSM با بیش از 30 سال تجربه در توسعه، تولید و بازاریابی محصولات فلزی خاص، خود را به عنوان ارائه دهنده پیشرو راه حل های لوله کشی یکپارچه برای طیف متنوعی از صنایع در سراسر جهان تثبیت کرده است.
ما قادر به تولید محصولات در طیف گسترده ای از درجه های مواد، مانند Hastelloy، Inconel، Incoloy، Monel، فولاد ضد زنگ دوبلکس، فولاد ضد زنگ، فولاد آلیاژی، فولاد کربن، تیتانیوم و بسیاری دیگر هستیم. این طیف متنوع از مواد به ما اجازه می دهد تا نیازهای خاص صنایع مختلف را برآورده کنیم. با این طیف گسترده محصول، SSM مجهز به ارائه راه حل های لوله کشی یکپارچه است که نیازهای منحصر به فرد مشتریان ما را برآورده می کند.
چرا ما را انتخاب کنید؟
قیمت رقابتی
ما تیمی متشکل از متخصصان بسیار ماهر داریم که متعهد به ارائه خدمات سریع و قابل اعتماد با قیمت مناسب هستند و اطمینان حاصل می کنند که مشتریان ما بهترین ارزش را برای سرمایه گذاری خود دریافت می کنند.
کنترل کیفیت
محصولات ما با استفاده از مواد با بالاترین کیفیت تولید می شوند و تحت اقدامات کنترل کیفی دقیق قرار دارند و اطمینان حاصل می کنند که مشتریان ما فقط بهترین محصولات موجود در بازار را دریافت می کنند.
تجربه غنی
تیم مهندسین و تکنسین های ما سال ها تجربه در این صنعت دارند و ما از این تخصص برای ارائه بهترین راه حل ها به مشتریان خود استفاده می کنیم.
کیفیت بالا
ما برای تولید محصولاتی که قابل اعتماد، بادوام و مطابق با بالاترین استانداردها هستند، فقط از مواد با درجه بالا و تکنیک های ساخت پیشرفته استفاده می کنیم.
اتصالات لوله چیست؟
اتصالات لوله که به عنوان اتصال دهنده لوله نیز شناخته می شوند، یک لوله را به لوله دیگر وصل می کنند تا کار را طولانی تر کنند یا جهت جریان را در یک سیستم لوله کشی تغییر دهند. اینها برای ترکیب، منحرف کردن یا کاهش جریان آب مورد استفاده قرار میگیرند و در اندازههای مختلفی متناسب با لولهای که به آن متصل میشوند، وجود دارند.
مزایای اتصالات لوله
بهره وری
یکی از مزایای اولیه یک سیستم لوله کشی خوب افزایش راندمان آن است. هنگامی که نفت و گاز از طریق خطوط لوله حمل می شوند، می توان آنها را با سرعت بالا جابجا کرد که باعث کاهش زمان و هزینه حمل و نقل می شود. این می تواند به ویژه برای تأسیساتی که در مناطق دور افتاده یا صعب العبور واقع شده اند مفید باشد.
01
ایمنی
علاوه بر افزایش کارایی، یک سیستم لوله کشی خوب می تواند ایمنی را نیز بهبود بخشد. لوله ها در مقایسه با روش های دیگر مانند کامیون یا قطار وسیله حمل و نقل ایمن تری هستند، زیرا کمتر در معرض تصادف و سرریز هستند. این نه تنها از کارگران محافظت می کند، بلکه به کاهش اثرات زیست محیطی نیز کمک می کند.
02
سایش و پارگی کمتر
یکی دیگر از مزایای یک سیستم لوله کشی خوب کاهش سایش و پارگی تجهیزات است. هنگامی که نفت و گاز از طریق خطوط لوله منتقل می شود، آسیب کمتری به تجهیزات مورد استفاده برای حرکت سیالات وارد می شود. این امر می تواند منجر به کاهش هزینه های نگهداری و طول عمر بیشتر تجهیزات شود. این امر به ویژه با توجه به اینکه طبق گفته انجمن گالوانیزرهای آمریکا، خوردگی خطوط لوله سالانه بیش از 9 میلیارد دلار برای اقتصاد ایالات متحده هزینه دارد بسیار مهم است.
03
پس انداز
علاوه بر مزایای عملیاتی، یک سیستم لوله کشی خوب می تواند مزایای اقتصادی نیز داشته باشد. نصب و نگهداری لوله ها در مقایسه با سایر روش های حمل و نقل عموماً هزینه کمتری دارد. این امر می تواند منجر به صرفه جویی در هزینه تسهیلات شود که می تواند در قالب قیمت های پایین تر به مصرف کننده منتقل شود.
04
پایداری
یک سیستم لوله کشی خوب همچنین می تواند پایداری کلی یک تاسیسات نفت و گاز را بهبود بخشد. لوله ها یک وسیله حمل و نقل سازگار با محیط زیست هستند، زیرا گازهای گلخانه ای و سایر آلاینده های کمتری را در مقایسه با روش های دیگر منتشر می کنند.
05
انواع اتصالات لوله
اگر نیاز ساعت تغییر جهت لوله باشد، از اتصالات لوله زانویی استفاده می شود. اینها در اندازهگیریهای مختلف زاویه مانند 90⁰، 45⁰، 22.5⁰ موجود هستند.
علاوه بر این، اگر قطر لوله اتصال یکسان باشد، از اتصالات لوله زانویی معمولی استفاده می شود، در غیر این صورت از زانویی کاهنده استفاده می شود. استفاده تضمین می کند که لوله بدون هیچ مشکلی به هر نقطه از واحد برسد.
نوع دیگری از اتصالات که در چندین مکان نقش تعیین کننده ای ایفا می کند، اتصالات لوله با رزوه کاهنده است. اینها مخروطی و متحدالمرکز هستند و برای کاهش یا افزایش جریان مایع استفاده می شوند. نوع دیگری از این دسته، کاهنده لبه های موازی است که جریان صاف سیال را بدون انباشته شدن هوا در داخل آن ارائه می دهد.
اگر سیستم نیاز به ارائه یک خروجی و دو ورودی یا دو خروجی و یک ورودی داشته باشد، از این اتصالات لوله رزوهدار نوع تی استفاده میشود. طراحی 90⁰ آن جریان مناسب و روان مایع را تضمین می کند. اینها بخشی جدایی ناپذیر از صنعت لوله کشی را تشکیل می دهند.
یکی دیگر از اتصالات جالب لوله، نوع متقاطع است. با 4 دهانه در 4 جهت مختلف، می تواند 4 لوله مختلف را به هم متصل کرده و از توزیع روان سیال اطمینان حاصل کند. این اتصالات متقاطع که بیشتر در سیستم اسپرینکلر استفاده می شود، به دلیل تغییر دما، فشار را بر روی لوله ایجاد می کند.
اگر لوله نشتی یا شکستگی وجود داشته باشد، می توان از کوپلینگ برای رفع مشکل استفاده کرد. با قطر یکسان در هر دو طرف، کوپلینگ ها در دو نوع مختلف - کوپلینگ لغزشی و فشاری موجود هستند. در صنایع و مکان های معمولی از این کوپلینگ ها برای رفع برخی از لوله های آسیب دیده طولانی استفاده می شود.
اتصالات لوله رزوه ای آداپتور یکی دیگر از اتصالات مهم مورد نیاز در صنعت لوله کشی است. در مورد لوله هایی که انتهای ساده یا خاصی ندارند استفاده می شود. آداپتورها که بیشتر در لوله های پی وی سی یا مسی استفاده می شوند، در اشکال مختلف موجود هستند - آداپتور نر، آداپتور زن، آداپتور شیلنگ نر، آداپتور لوله به شیلنگ، آداپتور نر.
اگرچه هر دو نامهای متفاوتی دارند، اما یکسان هستند - هر سیستم لولهکشی را ببندید. با این حال، تفاوت در الگوی نخ نهفته است. در حالی که در یک پلاگین، رزوه ها در سطح بیرونی وجود دارند، در کلاهک ها در سطح داخلی قرار دارند. بنابراین انتخاب متریال باید بر اساس آن انجام شود.
کاربردهای اتصالات لوله
کاربرد اتصالات لوله پایانی ندارد تا زمانی که کاربرد لوله ها پایانی نداشته باشد. در حالی که لیست کاربردهای لوله کشی همچنان در حال گسترش است، استحکام، انعطاف پذیری، سرعت جریان بسیار خوب و مقاومت شیمیایی بالا کیفیت هایی هستند که به طور منحصر به فردی برای جابجایی یا انتقال مایعات، بخار، جامدات و هوا از یک نقطه به نقطه دیگر مناسب هستند. در لوله کشی، اتصالات لوله کاربردهای دیگری نیز دارد که به شرح زیر است:
انتقال مواد بسیار خطرناک مانند مواد شیمیایی و زباله.
حفاظت از تجهیزات حساس در برابر فشارهای بالا
محافظت در برابر خوردگی و سایر شرایط آب و هوایی شدید.
مقاومت در برابر مواد شیمیایی خانگی و صنعتی.
با توجه به اهداف مختلف اتصالات لوله، این اتصالات لوله در صنایع مختلفی مانند:
شیمیایی / پتروشیمی
شهرداری
غذا، نوشیدنی و لبنیات
نفت و گاز
قدرت
ابزار دقیق فرآیند
خمیر و کاغذ
نیمه هادی
دریایی و لایروبی
سرویس بهداشتی
آبیاری
مسکونی
ساخت جاده و بزرگراه
تهویه و غیره
فرآیند اتصالات لوله
روش مندرل (Hot Forming)
یکی از رایج ترین فرآیندهای ساخت اتصالات لوله برای ساخت زانویی از لوله، روش سنبه، نوعی روش شکل دهی گرم است.
در این روش لوله را تکه تکه کرده و با کمک یک قوچ هیدرولیک هل می دهند. یک سیم پیچ گرمایش القایی لوله را گرم می کند و روی قالبی به نام "ماندرل" رانده می شود که به لوله اجازه می دهد همزمان منبسط و خم شود.
از این روش می توان برای تولید طیف وسیعی از قطر آرنج ها استفاده کرد.
روش اکستروژن
در روش اکستروژن سرد، لوله ای با قطری برابر با محصول نهایی از داخل قالب رانده شده و به شکل دلخواه در می آید. معمولاً روی آرنج های فولادی ضد زنگ با اندازه های کوچک تا متوسط اعمال می شود.
روش UO
روش UO برای ساخت سایز متوسط آرنج، سه راهی و کاهنده استفاده می شود. صفحه به شکلی طراحی شده خاص بریده می شود، ابتدا با استفاده از قالب به شکل U و سپس با استفاده از قالب دیگر به شکل O یا لوله ای در می آید. به همین دلیل این روش به روش UO معروف است.
هنگامی که اتصالات به شکل لیوانی در آمدند، از داخل و خارج درز بسته شدن جوش داده می شوند. یک صفحه برش خورده در درجه اول به شکل U و سپس به شکل O است.
روش شکل دهی گرم
در روش Hot Forming Die Bending، یک لوله تا دمای شکلدهی گرم میشود و در قالب با شکل خاص شکل میگیرد، این فرآیند ممکن است در صورت نیاز تکرار شود تا شکل، اندازه و ضخامت دیواره مورد نیاز به دست آید. معمولاً برای اقلام دیوار ضخیم استفاده می شود که نمی توانند روی قالب سنبه خم شوند.
فرآیند تولید TEE
روش برآمدگی هیدرولیک
برای ساخت تی از روش برآمدگی هیدرولیک استفاده می شود. قطعه بریده شده لوله در قالب هیدرولیک قرار می گیرد و مایع داخل لوله پر می شود، فشار هیدرولیک شاخه را به بیرون رانده می کند، در دهانه ثابت در قالب. این روش سطح خوبی را پوشش می دهد. با این حال، سه راهی با ضخامت بالاتر را نمی توان با این روش تولید کرد.
روش اکستروژن گرم
سه راهی با قطرهای زیاد، ضخامت دیواره سنگین و/یا مواد ویژه با کارایی چالش برانگیز که با روش برآمدگی هیدرولیک قابل ساخت نیستند، با استفاده از روش اکستروژن داغ ساخته میشوند.
در روش اکستروژن داغ، معمولاً از لوله با قطر بزرگتر از اندازه محصول نهایی استفاده می شود و خروجی انشعاب با کمک ابزار اکستروژن از لوله اکسترود می شود. سایر ابعاد بدنه و شاخه را نیز می توان در صورت نیاز با فشار دادن قالب تنظیم کرد.
فرآیند تولید کاهنده
روش قالب بیرونی
متداول ترین روش برای تولید کاهنده ها روش Outer Die است. لوله بریده شده و به داخل قالب بیرونی فشرده می شود. یک انتهای لوله را به اندازه کوچکتر فشرده کنید. این روش برای ساخت کاهنده های کوچک تا متوسط مفید است.
فرآیند تولید کلاهک
روش ترسیم عمیق
CAPS به روش Deep Drawing ساخته می شود. در این روش، پلیت به صورت دایره ای بریده شده و توسط یک قالب عمیق شکل می گیرد.
فرآیند تولید استوبند
روش شعله ور شدن

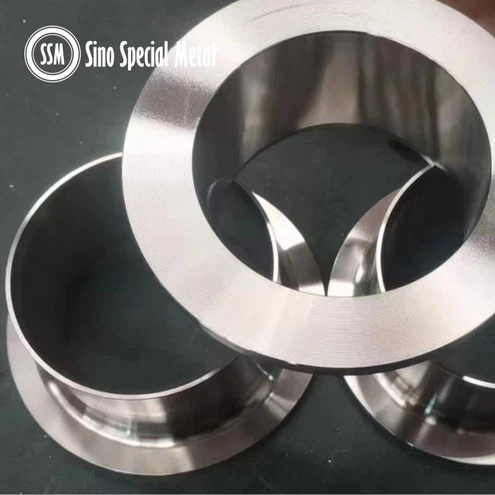

Stub Ends یا Lap Joints Flange به روش فلرینگ تولید می شود. انتهای لوله شعله ور است یا از صفحه فلنج جدا شده است. انتهای خرد نیز با آهنگری ساخته می شود که در آن بلوک فورج تا ابعاد نهایی ماشین کاری می شود.
کارخانه ما
سوالات متداول
س: نمونه هایی از اتصالات لوله چیست؟
س: کدام اتصالات برای لوله کشی بهتر است؟
س: رایج ترین اتصالات لوله چیست؟
سه راهی، رایج ترین اتصال لوله، جریان سیال را ترکیب یا تقسیم می کند. سه راهی ها می توانند لوله هایی با قطرهای مختلف را به هم متصل کنند، جهت اجرای یک لوله یا هر دو را تغییر دهند. موجود در مواد، اندازه ها و پرداخت های مختلف، همچنین ممکن است برای انتقال مخلوط های دو سیال استفاده شود.
س: چگونه دو لوله را به هم وصل می کنید؟
س: انواع مختلف اتصال لوله چیست؟
س: تفاوت بین اتصالات لوله و اتصالات لوله چیست؟
س: چگونه اتصالات لوله را شناسایی کنم؟
س: اتصالات لوله پی وی سی چیست؟
س: تفاوت بین اتصالات لوله کشی و وسایل لوله کشی چیست؟
س: چه نوع اتصالاتی باید به هم وصل شوند؟

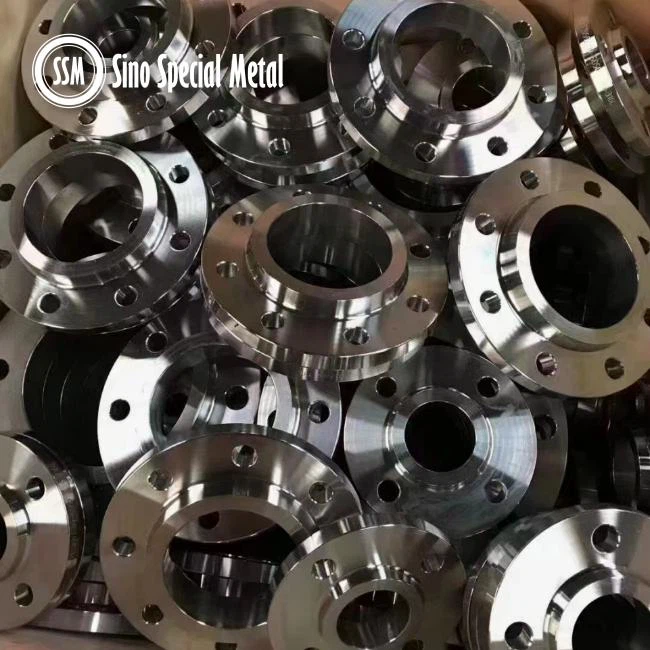

اتصالات لوله فلنجی نوع رایج اتصالات لوله هستند. آنها تجهیزات سیستم لوله کشی مانند لوله ها، شیرها و پمپ ها را با پیچ شدن به یکدیگر متصل می کنند. هنگامی که دو فلنج به هم متصل می شوند و یک واشر بین آنها مهر و موم ایجاد می کند، نتیجه یک اتصال فلنجی است.
س: اتصالات لوله کشی چقدر باید محکم باشد؟
س: ساده ترین لوله برای نصب چیست؟
یعنی، این یک ماده پلاستیکی فوقالعاده انعطافپذیر است که میتواند در اطراف گوشهها و موانع خم شود و نصب آن را در فضاهای تنگ آسانتر کند. این انعطافپذیری همچنین به این معنی است که pex به اتصالات کمتری نیاز دارد، که میتواند در زمان نصب صرفهجویی کند.
س: اتصالات لوله T یا Y شکل چیست؟
س: چگونه دو لوله را بدون رزوه وصل می کنید؟
س: لوله کش ها چگونه لوله ها را به هم وصل می کنند؟
س: آیا اتصالات پی وی سی باید کاملاً بنشینند؟
س: تفاوت بین کوپلینگ و فیتینگ چیست؟
س: برای اتصال دائمی دو بخش لوله هم اندازه از چه چیزی استفاده می شود؟
س: متداول ترین طرح مشترک مورد استفاده برای اتصال لوله چیست؟
جوش لب به لب رایج ترین نوع اتصال است که در سیستم های لوله کشی استفاده می شود. این نوع جوش معمولاً برای اتصالات لوله ای که نیازی به مونتاژ یا تعویض ندارند، مانند خطوط لوله های مسافت طولانی یا زیرزمینی استفاده می شود. جوش لب به لب یک طراحی ساده و همه کاره از یک اتصال جوش داده شده است.
س: آیا پی وی سی یا مس را برای لوله کشی ترجیح می دهید؟
حکم روشن است. لوله های مسی آب مقاوم، بادوام و مقاوم در برابر آفتاب و خوردگی هستند. به عنوان یک لوله فلزی، مایل ها در برابر حرارت و آتش مقاوم تر از جایگزین های پلاستیکی است. در حالی که خوردن پلاستیک برای بدن مضر است، مس در واقع بخشی ضروری از رژیم غذایی افراد است!
